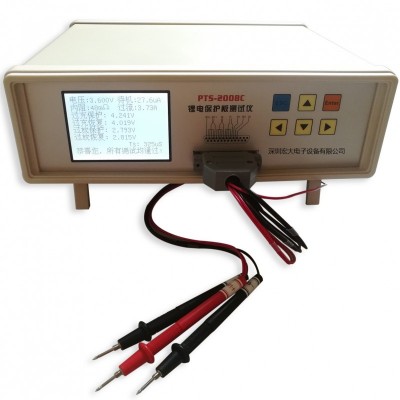

深圳市宏大电子设备有限公司所生产的PTS-2008C锂电池保护板测试仪可以快速测量1~2节锂电池保护板，为了同时兼顾快速批量测试和高精度测试，特设两种测试模式 1，快速测试，1秒钟内判断一块保护板好坏(根据保护延迟时间不同会有不同)，启动快速测试无需按键，接上保护板自动启动测试。
2，高精度测试，5~10秒钟精确测量一块保护板的所有参数。
3,可以测试过充电保护和过放电保护延时保护时间
测试范围和精度：
1，过充电压： 4.100~4.400V ±1mV
2，过放电压： 2.00~2.90V ±1mV
3，过充恢复电压 4.0~4.2V ±1mV
4，过放恢复电压 2.5~3.0V ±1mV
5，内阻测试： 1~200mR ±1mR
6，自耗电测试： 1~100uA ±0.1uA
7, 待机耗电测试：10~100mS ±mS
8，过流保护： 0~12A ±0.01A
9，过充时间：10~5000mS ±1mS
10,过放时时间：10~100mS ±mS
11，过流保时：0~100mS ±1mS
本测试仪针对不同测量要求，分为4种测试模式：
1、快速测试，可以在极短的时间内判断一块保护板的功能好坏。
2、参数值测试，可以在很短的时间内，获得保护板的各项的测试数据，各项电压参数到1mV，自耗电到0.1uA，过电流数值到0.01A，内阻参数到1mΩ。
3、时间测试，可以测试过保护板的过压保护时间，过放电保护时间，以及过电流保护时间，各项时间参数到1mS，给测试数据提供z准确的设置参数，从而获得快的测试速度与高的精确度。
4、读码测试，可以测试并读出MOTOLORA手机保护板的码片数据测试内容和精确度指标：
1、自耗电测试，在3.6V供电情况下，保护板的自耗电电流，精确到0.1uA。
2、内阻测试，在3.6V供电情况下，保护板的P-到B-之间的内阻，精确到1mΩ。
3、过充电测试
a）在快速测量模式中，加过充电压，在允许时间内，测试是否关闭。
b）在精确测试模式中，加逐渐升高的电压，测试关闭时的电压数据，并用时间参数加以修正，数据精确到1mV。
4、过充电恢复测试
a）在快速测量模式中，过过充电恢复电压，在允许时间内，测试是否打开。
b）在精确测试模式中，加逐渐减少的电压，测试打开时的电压数据，并用时间参数加以修正，数据精确到1mV
5、过放电测试
6、待机功耗测试。
a）仅在精确测试模式中有效，在保护板过放电保护之后，测试保护板的自耗电电流，数据精确到0.1uA。
7、过放电保护恢复测试，在保护板放电保护后，加规定恢复电压情况下，给保护板加充电电压，然后判断保护板是否恢复放电。
8、过电流测试，在3.0V供电情况下，给保护板加逐渐加大的负载电流，测试保护板关闭时的电流，并用时间加以修正，数据到0.01A
9、识别电阻／热敏电阻1测试，测试范围0.1～999KΩ，数据到0.1KΩ。
10、识别电阻／热敏电阻2测试，测试范围0.1～999KΩ，数据到0.1KΩ。
